[ 기계 CAD] 원(Circle) 그리기.

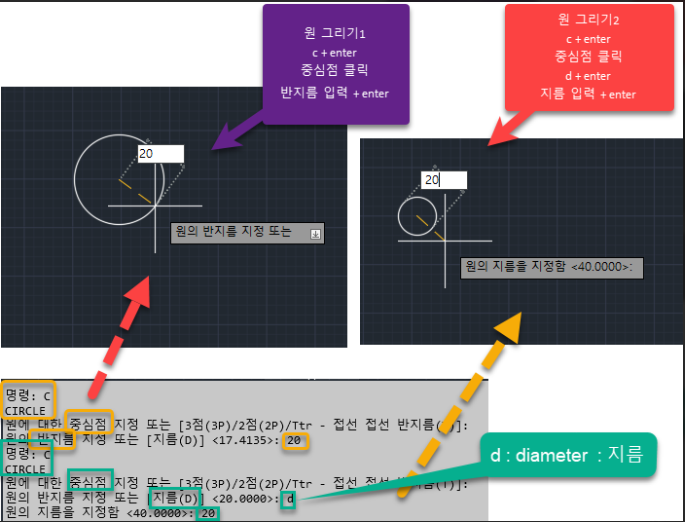

1. 반지름 활용, 원 그리기.

c + enter

중심점 클릭

반지름(r) 입력 + enter

2.지름 활용, 원 그리기.

c + enter

중심점 클릭

d + enter

지름 입력 + enter







d : diameter(지름)

- 지름으로 원을 그리는 것은 언제나 가능

- 반지름으로 원을 그릴 때, 지름이 정수면 : 지름/2

- 지름에 소수점이 포함되어 있으면 프로그램이 인식 불가,

지름을 정수화하여 계산할 것(분자와 부모에 같은 십진수 곱하기)



3. 2점(2p) 활용, 원 그리기.

- c + enter

- 2p + enter

- 첫번째 끝점 지점

- 두번째 끝점 지점.







4. 3점(3p) 활용, 원 그리기.

- c +enter

- 3p +enter

- 첫 번째 점 지정

- 두 번째 점 지점

- 세 번째 점 지점.







5. 두개의 접선과 반지름 활용, 원 그리기.

- c + enter

- T(ttr) + enter

- 첫 번째 접선 지정

- 두 번째 접선 지정

- 반지름 지정 + enter





6. 세 개의 접선 이용, 원 그리기.

[리본메뉴] - [그리기]-[원]-[접선,접선,접선]

- 접선 3개만 이용해서, 원을 그리는 방법에는 단축키가 존재하지 않는다.
